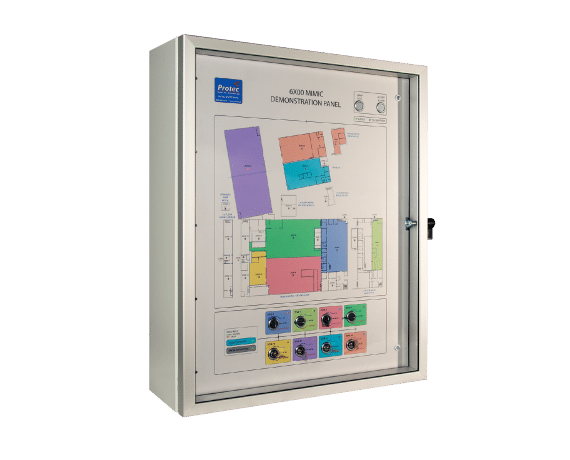

6500 Mimic

  • 6500 panel sinóptico de red

  • Software programable

  • Monitorización de averías mediante indicadores LED

  • LED multicolor RGB

  • Totalmente personalizable. Construcción modular

  • Utiliza la red segura 6500

DESCRIPCIÓN

El panel sinóptico de red Protec proporciona una plataforma flexible para las soluciones de control e indicación del sistema.

Un panel sinóptico se puede configurar como una indicación de zona, apagado de planta, control de ventilación, control de compuertas u otras soluciones personalizables.

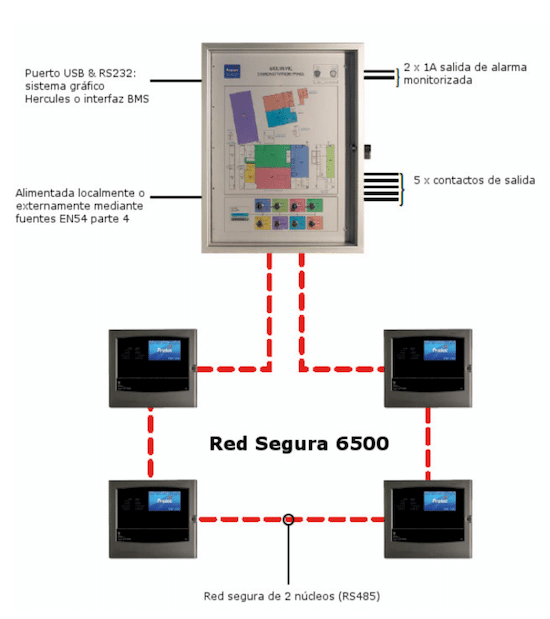

El panel sinóptico está conectado a la red 6500 como parte de un único sistema contra incendios distribuido y representa un solo nodo. Pueden colocarse múltiples paneles sinópticos en la red.
Los gráficos del panel personalizados se producen utilizando el software de diseño gráfico estándar. Los dibujos de la arquitectura en color, planos y logos personalizados pueden importarse directamente.

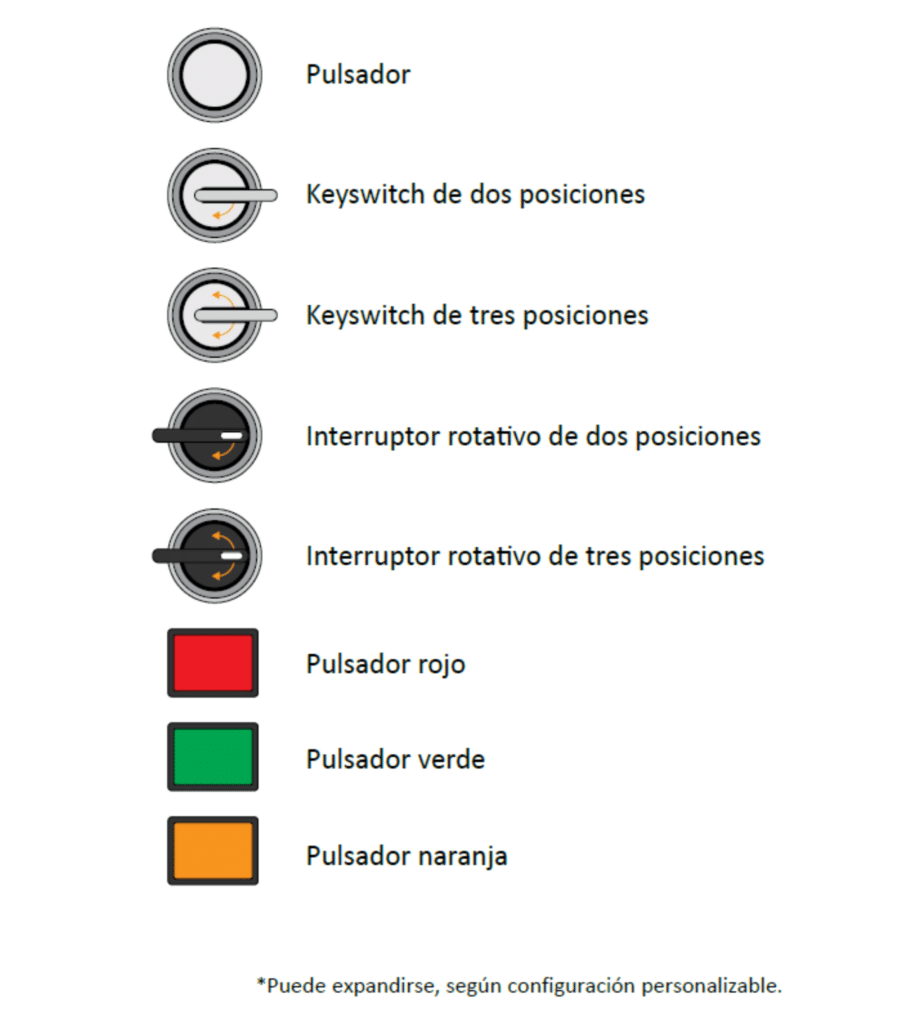

Un único panel repetidor puede soportar hasta 330 LEDs RGB, hasta 300 switches giratorios/pulsantes/iluminados, llaves y 5 contactos de salida. La intensidad del LED puede controlarse mediante un sensor ambiental de luz en la que cada indicador esté monitorizado.

Se utiliza el software de configuración de la central 6500 para realizar la configuración del panel sinóptico (ubicando las salidas y entradas del sistema en indicadores LED).

El software ayuda a reducir el tiempo de configuración, augmenta la integridad de la información y simplifica cambios que se puedan producir.

Características Valores
Alimentación 24Vcc interna o externa. Rango de tensión de trabajo entre 19Vcc y 30Vcc.
Entorno Rango de temperatura operativa -5ºC a +40ºC.
5% a 95% (sin condensación, o hielo).
Entrada / Salida 330 x RGB LEDs, 300 x switches giratorios/pulsantes /iluminados o llaves.

20 entradas monitorizadas no programables, 5 contactos de salida, 1 salida de alarma 2 x 1A.

Parámetros de conexión Conexión a la red RS485 de central 6500. USB para la descarga de la configuración.
Características programables Combinaciones y colores LED programables mediante software. Interruptor programable
individualmente tiempos de empuje y retención (100ms a 2.5s). Programación mediante el uso del
software de configuración de la central 6500.
Características del sistema La luz ambiental controla la ilumiación LED. 4 modos LED programables: ON-ON/OFF-OFF/
ON-COLOR1/COLOR2. LED de detección automática de fallo. Led de auto-test programable (1h a 48h).
Construcción Técnicas de construcción modular.
Fascia en aluminio.
