Módulo barrera lineal
Circuito de zona monitorizado
Alimentado directamente del lazo
Alimentación local (24Vcc nominal)
Aislador de cortocircuito integrado
Con caja de montaje de superficie
DESCRIPCIÓN

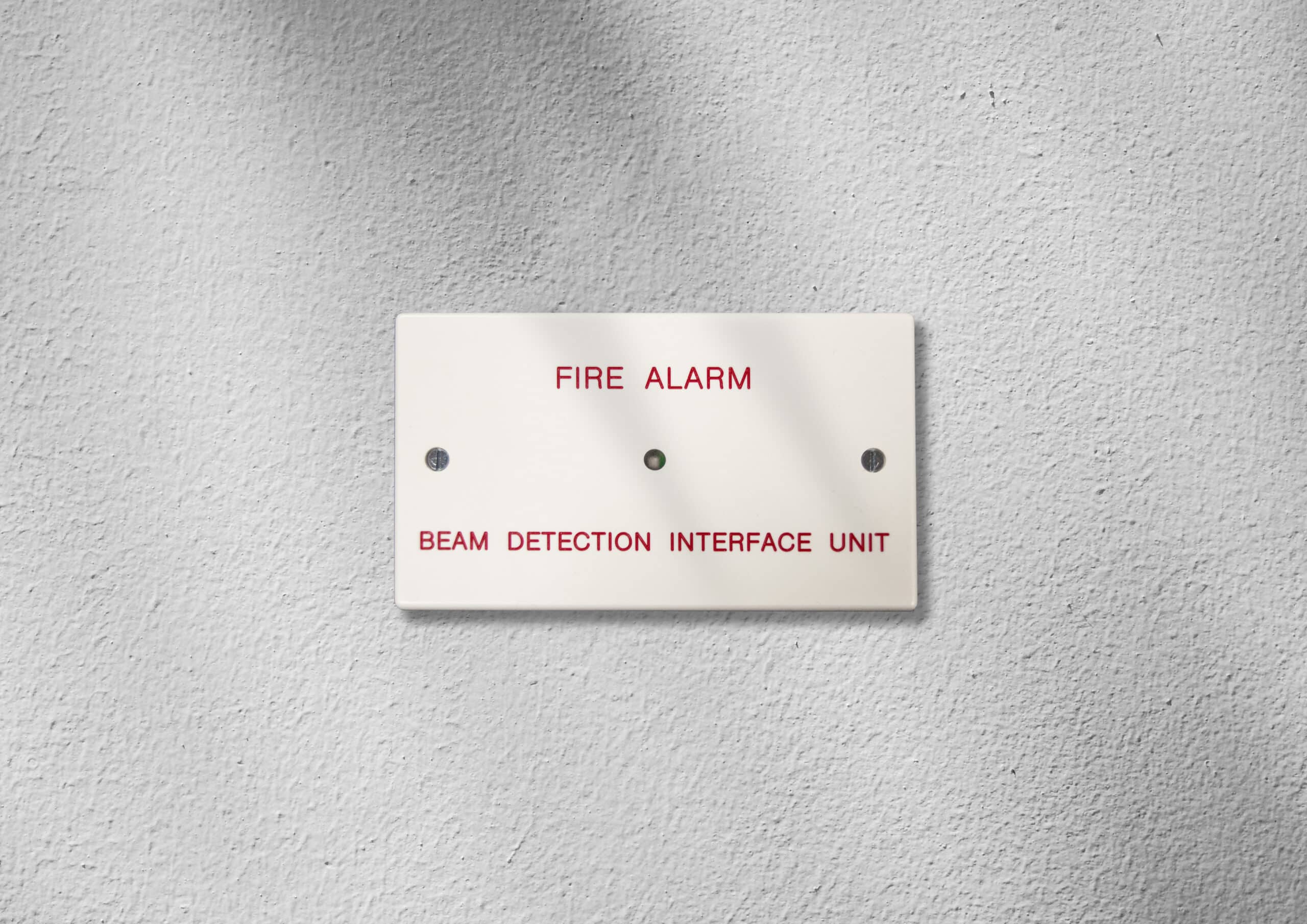

El módulo 6000/BEAM/IF es un interface que permite la conexión de dispositivos convencionales al lazo direccionable e inteligente de la serie 6000.
Adecuado para conectar dispositivos auxiliares convencionales como por ejemplo detectores ópticos de humo lineal y detección térmica lineal con sistemas de alarma direccionales e inteligentes Protec. El módulo 6000/BEAM/IF se alimenta por lazo y no necesita de alimentación externa. El final de línea del circuito de detección es seleccionable mediante un DIL switch y puede programarse de forma resistiva o capacitiva. Capacidad de selección de entre 25mA o 50mA como corriente máxima.
Con aislador de cortocircuito y trazabilidad integrada.
| Características | Valores |
| Temperatura ambiente | -10ºC a +50ºC (95% R.H. sin condensación) |
| Peso (excluyendo base) | 120g |
| Alimentación de lazo | Sí |
| Límite circuito alimentación | Seleccionable 25mA o 50mA +-2mA |
| Número de direcciones | 1 |
| Tensión de alimentación | 18 – 28V |
| Aislador | Si |
| Consumo en reposo | 0,8mA+ consumo detector (0.5mA max.) + resistencia final de línea (3mA) |
| Consumo en alarma | 7.5mA + consumo circuito detección + consumo circuito alimentación |
| Final de línea | Resistivo – 8.2kΩ ±5% ¼W. Capacitivo – 100μF ±20% en serie con 22Ω ±5% ¼W |
| Valores señal de fuego | 330Ω ±5% ¼W |
| Protocolo del dispositivo | Protec Algo-Tec™ 6000 |
| Dimensiones (mm) | 147 x 87 x 15 |
Necesita base de montaje BACK BOX
