Módulo de 1 entrada
Proporciona señal de Pre-Alarma; Alarma y Avería
Circuito de entrada monitorizada
Aislador de cortocircuito integrado
Alimentado directamente del lazo
Protocolo Protec Algo-Tec™ 6000
DESCRIPCIÓN

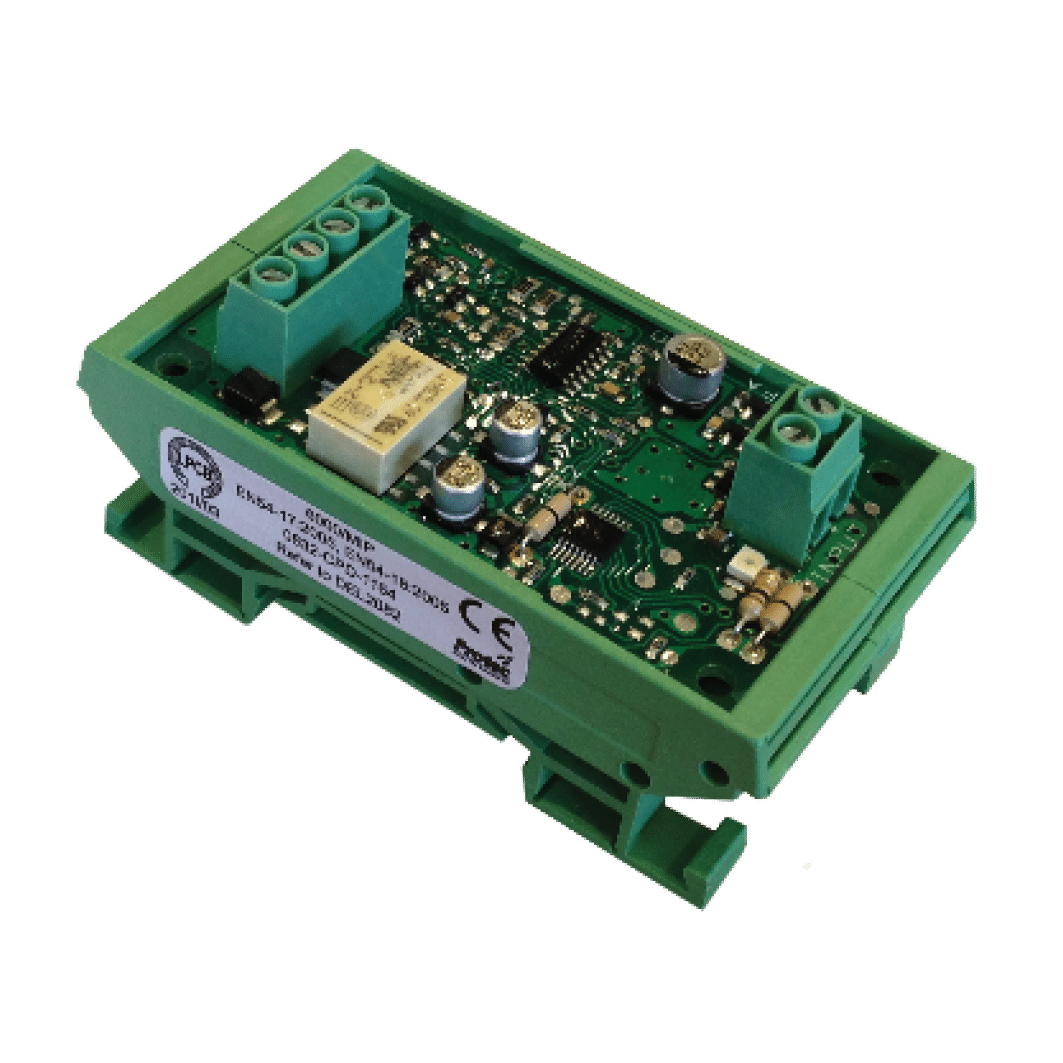

El módulo PROTEC 6000/ MIP es un periférico alimentado a través del propio lazo de detección que incorpora una entrada monitorizada y un aislador de cortocircuitos que lo protege tanto de cortos en la entrada como en la salida.
La entrada necesita una resistencia de final de linea. Existen diferentes tipos de configuración de resistencias para crear una entrada de Pre-Alarma, Alarma y Avería.
El equipo está preparado para montaje en carril DIN.
| Característica | Valores |
| Temperatura ambiente | -10ºC a +50ºC (95% R.H. sin condensación) |
| Norma | EN54 Parte 17 y 18 Marcado CE |
| Certificado de Prestaciones | PFD-CPR-0023 |
| Alimentación de lazo | Sí |
| Consumo en reposo | 0.65mA |
| Consumo en alarma | 4 mA |
| Voltaje de alimentación | 18 – 28V |
| Valores de Monitorización | Avería de circuito abierto R > 100kΩ Normal 47kΩ Pre-Alarma 22kΩ Alarma 1kΩ Avería de cortocircuito R < 190Ω |

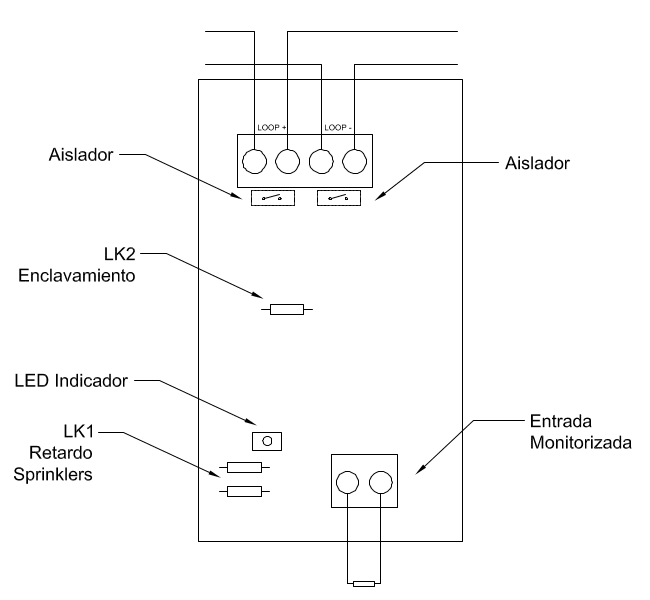

| Configuraciones | Para obtener 14 segundos de retardo para sprinklers retirar LK1. Para configurar modo sin enclavamiento (non-latching) retirar LK2. |
| Aislador incorporado | Si |
| Protocolo del dispositivo | Algo-Tec™ 6000 |

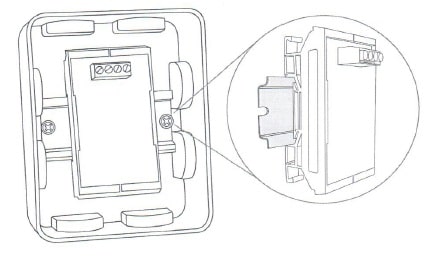

Instalación en carril DIN
