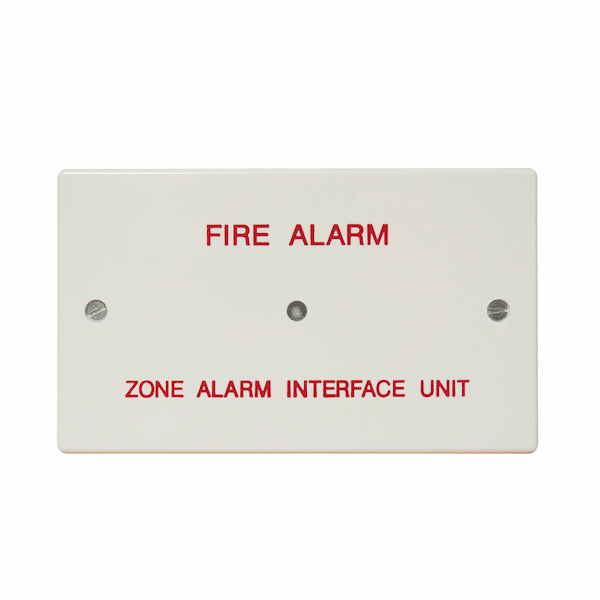

6000/LPZA

  • Módulo de 1 zona de detección

  • Permite interactuar con detectores convencionales Protec y zona puntual de llamada

  • Monitorización circuito de sirenas

  • Alimentado directamente del lazo

  • Aislador de cortocircuito integrado

  • Montaje en carril DIN

DESCRIPCIÓN

El módulo Protec 6000/LPZA es una interfaz de alarma que permite al lazo direccionable e inteligente de la serie 6000 interactuar con una zona de dispositivos convencionales como también de un circuito de sirena convencional.

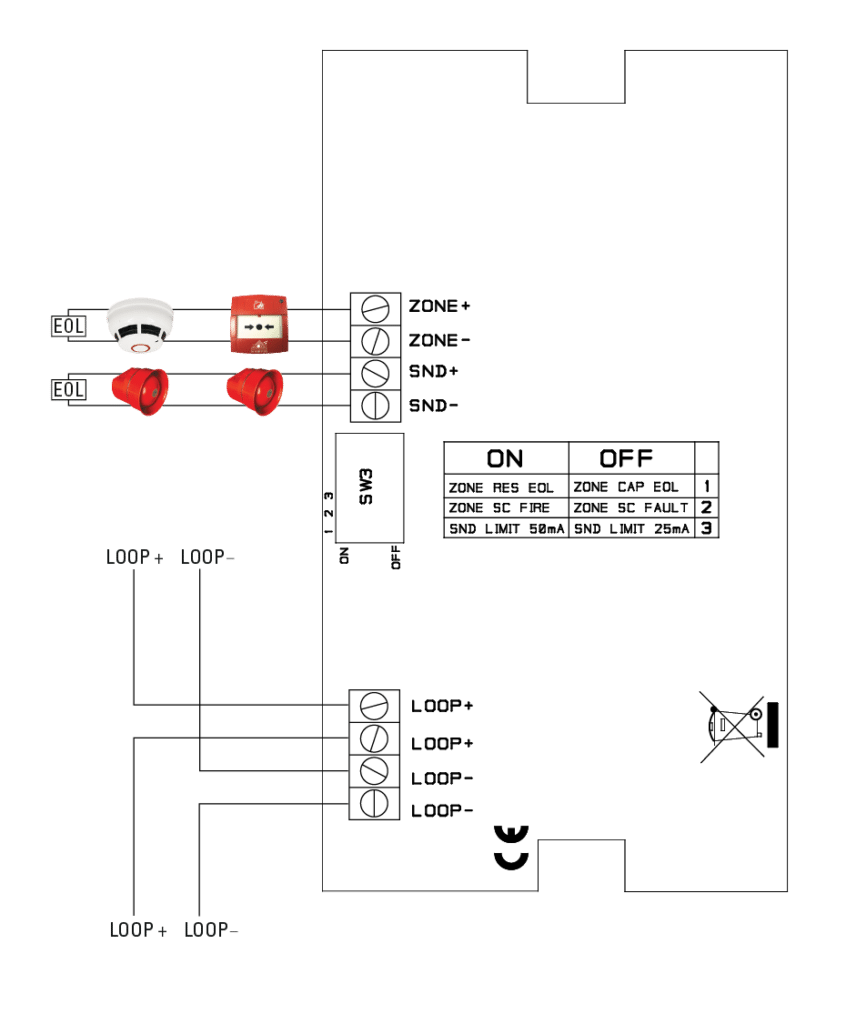

Este módulo es perfecto para la integración de pequeñas zonas de detección de incendio convencionales junto al sistema direccionable inteligente de Protec. El módulo se energiza mediante lazo y no necesita alimentación externa. Puede soportar hasta un total de 20 detectores Convencionales Protec (3000PLUS). Se puede seleccionar el final de línea (resistivo o capacitivo) correspondiente mediante el switch de la placa. Se monitoriza el circuito de sirena para detectar averías.

El módulo 6000/LPZA dispone de un aislador de cortocircuito integrado.

Características Valores
Temperatura ambiente -10ºC a +50ºC (95% R.H. sin condensación)
Norma EN54 Parte 17 y 18 Marcado CE
Certificado de Prestaciones PFD-CPR-0058
Peso (excluyendo base) 120g
Alimentación de lazo
Consumo en reposo 0.8mA + consumo detector (0.5mA máx.) + resistencia final de línea (3mA)
Consumo en alarma 7.5mA consumo en zona de detección y consumo circuito de sirenas
Voltaje de alimentación 18 – 28V
Aislador Si
Entrada Entrada monitorizada para cortocircuito – circuito abierto y alarma
Pulsadores de Alarma Provisto con resistencias de 330Ω y 180Ω
Detectores soportados Protec 3000 y 3000PLUS
Sirenas soportadas Serie Protec 3000
Protocolo del dispositivo Algo-Tec™ 6000PLUS
Dimensiones (mm) 86.48(H) x 146.84 (W) x 15.20 (D)

Necesita base de montaje BACK BOX
