Módulo de control de zona alimentado desde el propio lazo
Permite interactuar con detectores convencionales Protec y zona puntual de llamada
Monitorización circuito de sirenas
Aislador de cortocircuito integrado
Bajo consumo
Montaje en carril DIN
DESCRIPCIÓN

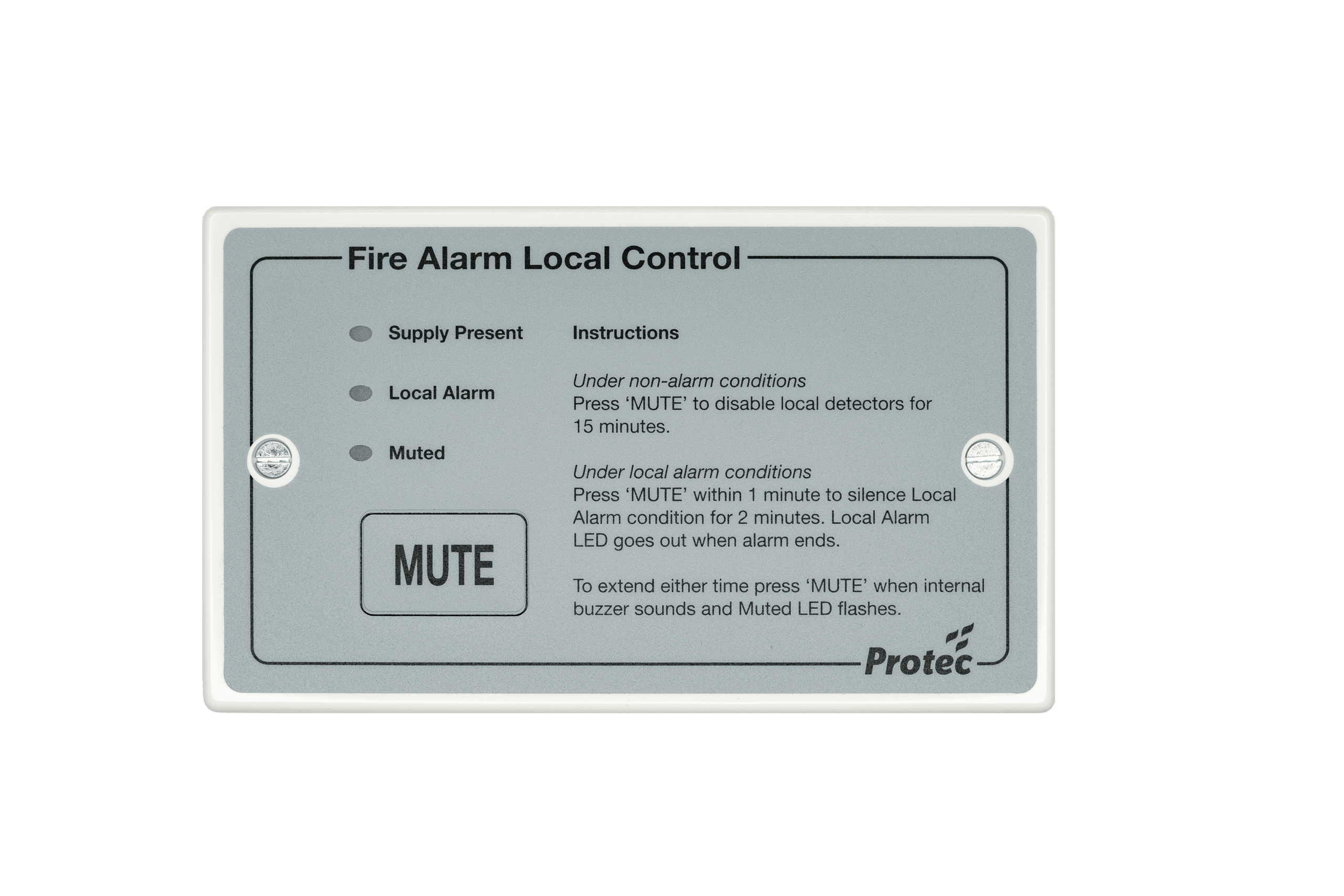

El módulo PROTEC 6000/LCM ha sido diseñado para permitir una integración sencilla de los sistemas de detección algorítmicos de Protec en lugares de múltiple ocupación como pueden ser centros comerciales, ofreciendo un sistema novedoso que reduce las falsas alarmas.
La unidad funciona como un panel de incendios independiente monitorizando los detectores convencionales de la zona y activando las sirenas de la misma. Al producirse la activación de un detector convencional se activa un temporizador que permite localizar la causa de la activación y solventar a nivel local la incidencia antes de que se activen las sirenas de toda la instalación.
La unidad se alimenta a través del propio lazo de detección analógica y reporta su estado a la central algorítmica.
Funcionamiento
El módulo monitoriza la zona de detección, si un detector se activa se producen las siguientes acciones:
- Si la activación de la zona es debida a un pulsador manual de alarma (MCP) el dispositivo reportará la alarma al panel inmediatamente. Activará las sirenas locales del periférico y se iluminará el LED en la unidad.
- Si la activación se debe a un dispositivo automático de detección, se iniciará un temporizador de un minuto previo al envío de la señal de alarma al panel central
Si el botón de «mute» es pulsado antes de que el temporizador agote el tiempo la señal de fuego a la central principal se retardará hasta 2 minutos. Si la zona se normaliza durante este periodo de tiempo no se genera acción alguna.
Si el botón de «mute» es pulsado cuando el periférico se encuentra en reposo se genera un periodo de «desconexión» de 15 minutos. Si vuelve a pulsar el botón de «mute» de nuevo con el equipo en estado de desconexión este pasará automáticamente a normal.
Un zumbador interno sonará 15 segundos antes de que el periodo de desconexión finalice.
Si la central algorítmica entra en estado de alarma, producido por cualquier otro evento diferente al LCM, el LCM puede programarse para activar las sirenas. Ésta orden deshabilitará el estado de «desconexión» o «silencio» del LCM.
| Característica | Valores |
| Temperatura ambiente | 0ºC a +50ºC (85% R.H. sin condensación) |
| Norma | EN54 Parte 17 y 18 Marcado CE |
| Número de Direcciones | 1 |
| Certificado de Prestaciones | PFD-CPR-0064 |
| Alimentación de lazo | Sí |
| Consumo en reposo | 0.7mA + carga zona detección (500μA max) + (3mA si se usa final de linea resistivo) |
| Consumo en alarma | 5 mA + carga zona detección (12 mA max) + Carga salida de sirenas (50 mA max) |
| Voltaje de alimentación | 18 – 28V |
| Aislador | Si |
| Protocolo del dispositivo | Algo-Tec™ 6000PLUS |
| Peso | 110 g (sin back box) |
| Dimensiones (mm) | 146.8(W)x86.48(H)x15.20(D) |

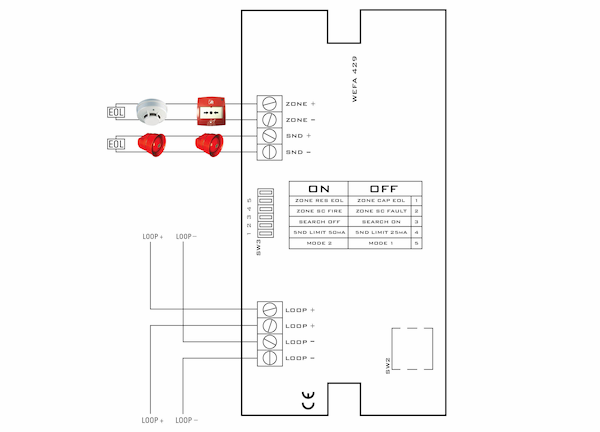

| Zona de Detección | |
| Pulsador Manual | Debe instalarse con resistencia de 330Ω o 180Ω |
| Detectores soportados | Protec 3000 y 3000PLUS |
| Corriente cortocircuito | 12 mA max. |
| Corriente reposo | 500μA max. |
| Nº máximo de detectores | 10 |
| Final de Linea | Capacitivo (110μF en serie con Resist. de 22Ω) o Resistivo (8.2 kΩ 1/4W +-5%) |
| Circuito de sirenas Local | |
| Sirenas soportadas | Sirenas electrónicas Protec 3000 o 3000PLUS de bajo consumo. |
| Corriente salida | Límite de consumo de 25 mA o 50 mA |
| Final de Linea | 10kΩ 1/4W +-5% |
Necesita base de montaje Back Box
